生産終了 MD-16 Rev.1 MIDI to DigitalSwitch 16port [MIDIメカニカルシステム]

¥4,480 税込

SOLD OUT

別途送料がかかります。送料を確認する

¥5,000以上のご注文で国内送料が無料になります。

<この商品はRev.1です。
最新版 Rev.2はコチラ→ https://necobit.base.shop/items/26995383

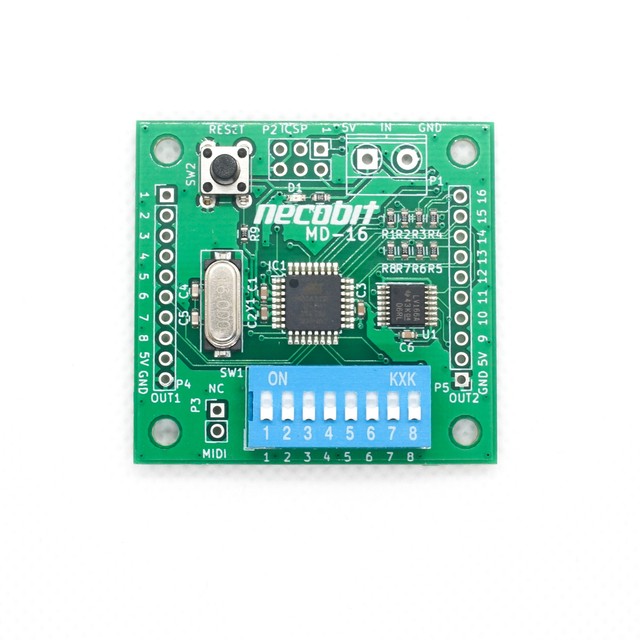

MD-16 MIDI to DigitalSwitch 16port とは…
MIDI to Digital、MIDI信号を16ポート、
デジタルの0or5Vのスイッチ信号に変換するモジュールです。

様々な機器のスイッチのMIDIコントロールが
可能になります。

Please contact us if you would like to purchase this product by shipping outside of Japan.
Click here for inquiries - > https://thebase.in/inquiry/necobit-base-shop

スイッチに利用するデータ(ノートナンバーorコントロールチェンジ)、
受信MIDI ch、
利用するノートナンバーorコントロールチェンジの範囲を
DIPスイッチで設定できるので、
複数のモジュールで別の設定をすることにより
多数のポートの制御が可能です。

音楽を作るときに使うMIDIという規格を利用して
色々な機械(スイッチのON/OFF、ロボットの動き、自動制御の舞台装置や照明など)を一元管理でコントロールできる
MIDIメカニカルシステム(MIDI Mechanical System)の
組み込み用モジュールです。

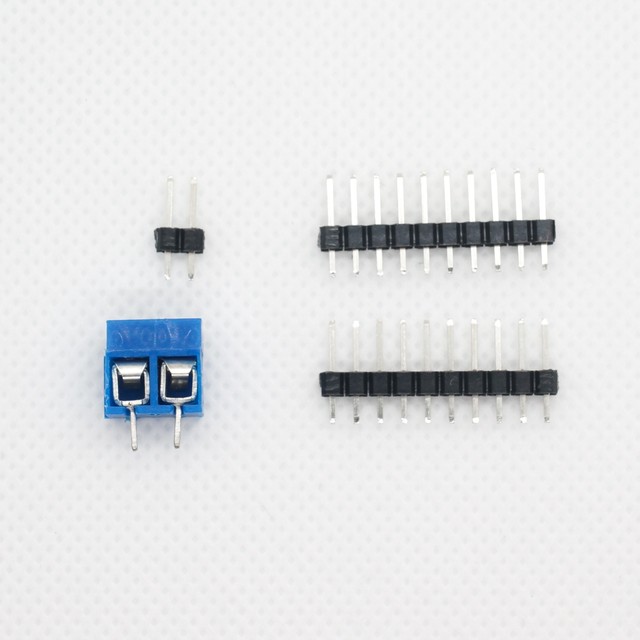

<この商品には以下の内容物が含まれます>
・MD-16モジュール 1枚
・ピンヘッダ2ピン 1個
・ピンヘッダ10ピン 2個
・電源接続用ターミナルブロック 1個

ターミナルブロックはロットによって
外見などが変わる場合があります。

※ご注意1※
この商品は、ご自身でのはんだ付けが必要です。

同梱のコネクタはピンヘッダですが、
ケーブルにオスのコネクタを使用したい場合は
2.54mmピッチのピンソケットでも
ご利用いただけます。

※ご注意2※
別途、5V,0.5A以上の外部電源が必要です。


この商品を使用してこんなことができます。工夫次第でDIY作品から大規模施設向け設備にも!
・モーターをコントロールしてものを動かす
・油圧やエアのバルブをコントロールして大がかりな設備を動かす
・ソレノイドをコントロールして楽器を作る
・DAWを利用して音声や映像と同期したからくりの制御をする
・MTCやSMPTEの同期を利用して外部機器と同期した機器制御をする

MD-16自体の出力できる電流は
1ポート20mAまで、合計200mAまでですので、
上記のようなコントロールをする場合は
当ショップで販売しているDT-8や、市販のリレーモジュールのような
大きな電流を扱うためのモジュールが別途必要になります。

使用の一例として、
Maker Faire Tokyo 2018へのnecobit出展作品
MIDI自動演奏グロッケン(YouTube動画)
https://youtu.be/aq3PhvCsCM4


…お詫び…
基板上のシルクプリントに間違いがあったため、
初期ロットの商品につきましては、修正部分を上から塗装してあります。

上記修正についての詳細、MD-16ご使用時の接続注意点、DIPスイッチの設定方法など詳しい説明は、コチラをお読みください
https://necobit.com/denshi/md16-000003/


-----
MIDIメカニカルシステムについては、こちらのYouTube動画でも紹介しています。
合わせてご覧ください
https://youtu.be/Vs5FxxstR_o

MIDIメカニカルシステムについての詳しい説明は、コチラをお読みください
https://necobit.com/denshi/midi-mechanical-system/
