MP-8 MIDI to PWM 8port

¥ 4,480

※こちらの価格には消費税が含まれています。

※送料は別途発生いたします。詳細はこちら

送料について

この商品の配送方法は下記のとおりです。
  • 送料無料

    クリックポストでの配送となります。
    大量購入の場合ヤマト宅急便になります。

    全国一律 0円

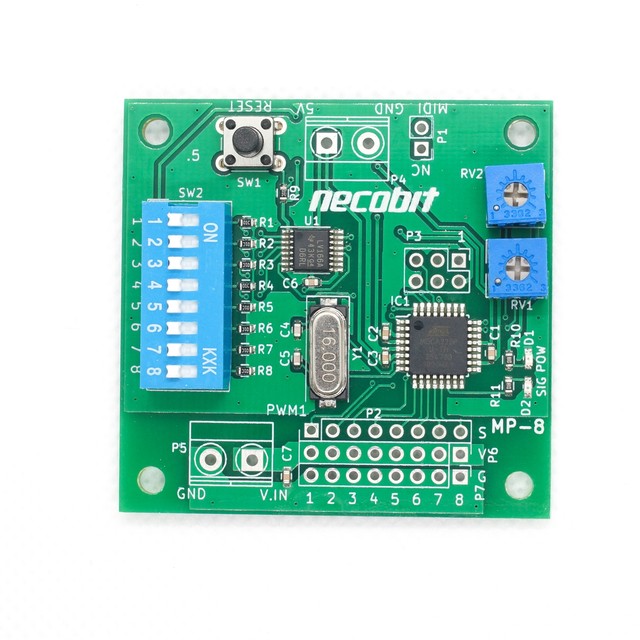

MP-8 MIDI to PWM 8port とは…
8ch分のMIDI to PWM、
MIDIデータを
ラジコンサーボなどで使われるPWM信号に変換するモジュールです。

基板上の半固定抵抗で
全体のPWM最小値と最大値を調整、(起動時固定)
MIDIによる命令で
8つのサーボのスピード、動作範囲をバラバラに設定できます。
(動作時変更可能)

受信MIDI ch、利用するコントロールナンバーの範囲を
DIPスイッチで設定できるので、
複数のモジュールで別の設定をすることにより
多数のポートの制御が可能です。

音楽を作るときに使うMIDIという規格を利用して
色々な機械(スイッチのON/OFF、ロボットの動き、自動制御の舞台装置や照明など)を一元管理でコントロールできる
MIDIメカニカルシステム(MIDI Mechanical System)の
組み込み用モジュールです。

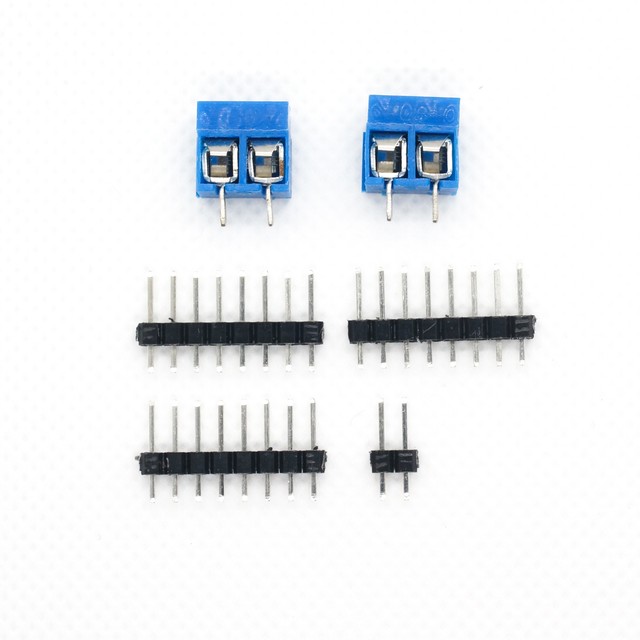

<この商品には以下の内容物が含まれます>
・MP-8モジュール 1枚
・ピンヘッダ2ピン 1個
・ピンヘッダ8ピン 3個
・電源接続用ターミナルブロック 2個

ターミナルブロックはロットによって
外見などが変わる場合があります。

※ご注意1※
この商品は、ご自身でのはんだ付けが必要です。
同梱のコネクタはピンヘッダですが、
ケーブルにオスのコネクタを使用したい場合は
2.54mmピッチのピンソケットでもご利用いただけます。

※ご注意2※

別途5V,0.3A以上の制御用外部電源と、
使用するサーボに応じた電源が必要です。
サーボは電源の影響を受けやすいので、
制御用の電源は、なるべく安定している電源を推奨します。


…お詫び…
基板上のシルクプリントに間違いがあったため、
初期ロットの商品につきましては、修正部分を上から塗装してあります。

上記修正についての詳細、MP-8ご使用時の接続注意点、DIPスイッチの設定方法、半固定抵抗の設定方法、サーボ制御の使い方など
詳しい説明はコチラをお読みください
https://necobit.com/denshi/mp8-000005/

-----
MIDIメカニカルシステムについては、こちらのYouTube動画でも紹介しています。
合わせてご覧ください
https://youtu.be/gtsQBF87ynY

MIDIメカニカルシステムについての詳しい説明は、コチラをお読みください
https://necobit.com/denshi/midi-mechanical-system/
