生産終了 DT-8 Digital to Transistor 8port Rev.1

¥5,480 税込

SOLD OUT

別途送料がかかります。送料を確認する

¥5,000以上のご注文で国内送料が無料になります。

!こちらの商品は改良版が発売されました!
新バージョン Rev.2はコチラ→ https://necobit.base.shop/items/17547142

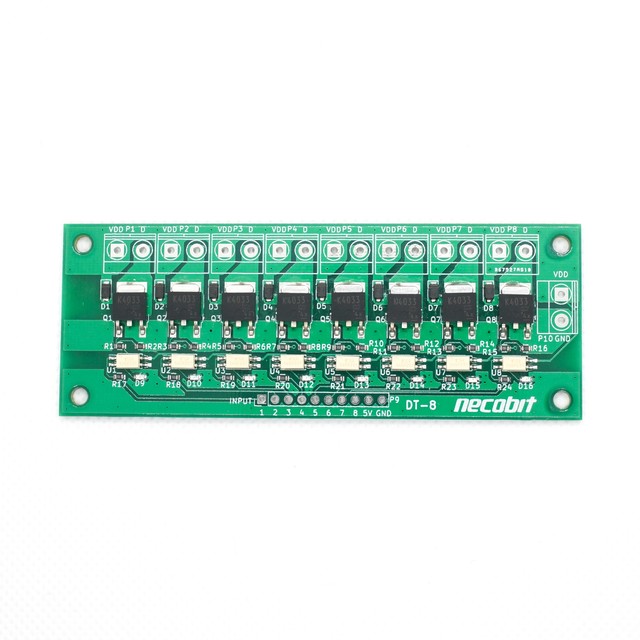

DT-8 Digital to Transistor 8port とは…
8ch分のINPUTに入力された微弱なスイッチ信号を
大きな電力を扱えるように変換するモジュールです。

Please contact us if you would like to purchase this product by shipping outside of Japan.
Click here for inquiries - > https://thebase.in/inquiry/necobit-base-shop

変換元と変換先では電気的に絶縁され、相互のトラブルが
干渉しないようになっています。

5Vから各ポート12V1Aまで、合計で8Aまで対応しています。
※連続通電する場合発熱に注意してください。

さらに大きな電力が必要な場合は、
市販のリレーモジュールなどを利用してください。

音楽を作るときに使うMIDIという規格を利用して
色々な機械(スイッチのON/OFF、ロボットの動き、自動制御の舞台装置や照明など)を一元管理でコントロールできる
MIDIメカニカルシステム(MIDI Mechanical System)の
組み込み用モジュールです。

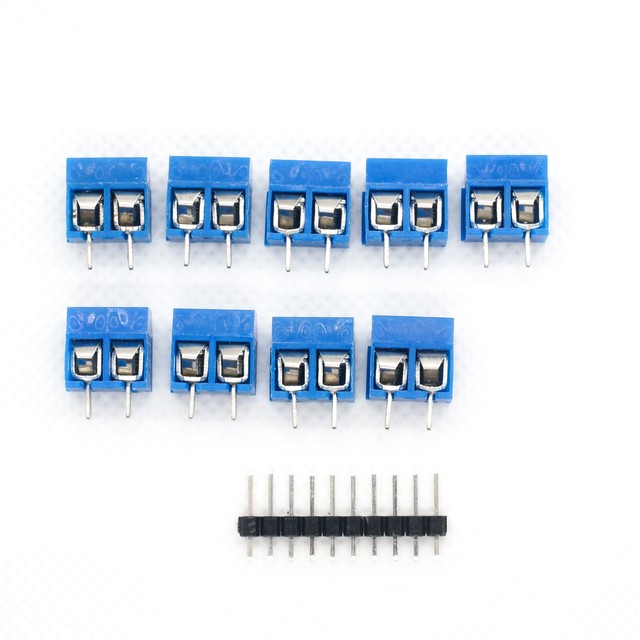

<この商品には以下の内容物が含まれます>
DT-8モジュール 1枚
ピンヘッダ10ピン 1個
ターミナルブロック 9個

ターミナルブロックはロットによって
外見などが変わる場合があります。

※ご注意1※
この商品は、ご自身でのはんだ付けが必要です。

同梱のコネクタはピンヘッダですが、
ケーブルにオスのコネクタを使用したい場合は
2.54mmピッチのピンソケットでもご利用いただけます。

ターミナルブロックは大きな電力を流せるようにするため
ハンダ付けにじゅうぶんな熱が必要になっています。

ハンダゴテを当てしっかりとランドを熱し、
ハンダが基板側に流れるのを確認した上で
ハンダ付けをしてください。

この商品は、MIDIメカニカルシステムの一部として開発されましたが、
単純に8chの電力増幅用モジュールとしても利用できます。

DT-8ご使用時の接続注意点など、詳しい説明はコチラをお読みください
https://necobit.com/denshi/dt8-000004/

こちらは市販品のリレーモジュールでも代替可能です。
安くシステムを組みたい場合は通販サイトなどで検索してご利用ください。
ただし、その部分についてはサポートは致しませんのでご了承ください。

-----
MIDIメカニカルシステムについては、こちらのYouTube動画でも紹介しています。
合わせてご覧ください
https://youtu.be/Vs5FxxstR_o

MIDIメカニカルシステムについての詳しい説明は、コチラをお読みください
https://necobit.com/denshi/midi-mechanical-system/
