生産終了 M5Stack用MIDIモジュール 1（ケース付き）

SOLD OUT

！この商品は販売終了しました！
現行品 M5Stack用MIDIモジュール 2 (-1版)があります→ https://necobit.base.shop/items/27409683

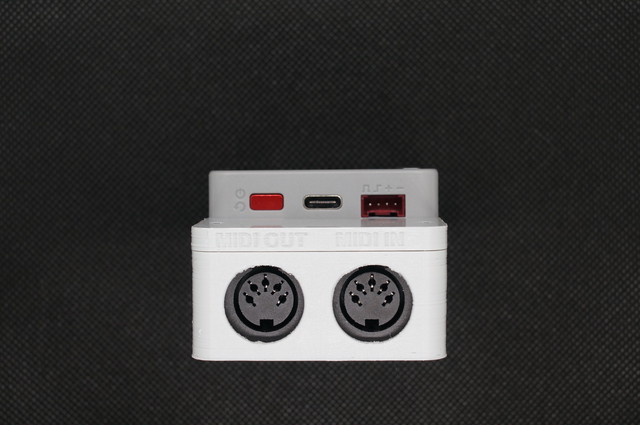

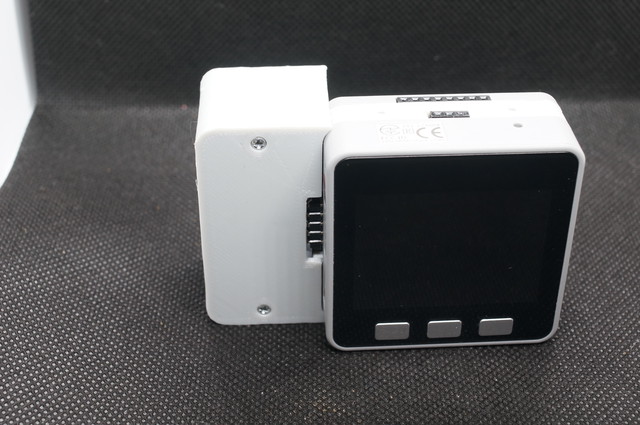

M5Stack用MIDIモジュールは、M5Stackシリーズに
MIDI IN/OUT/THRUを接続するためのモジュールです。

Please contact us if you would like to purchase this product by shipping outside of Japan.
Click here for inquiries - > https://thebase.in/inquiry/necobit-base-shop

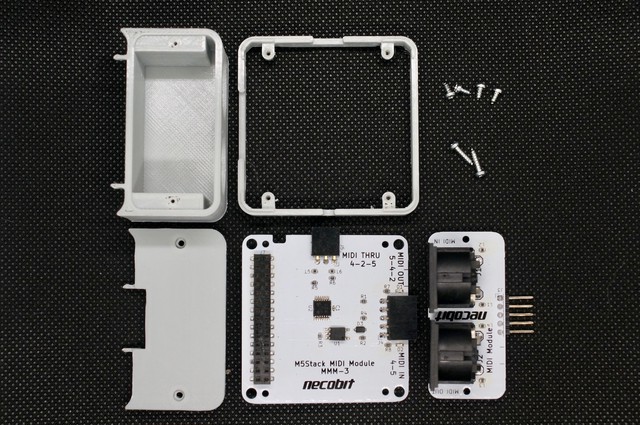

内容物

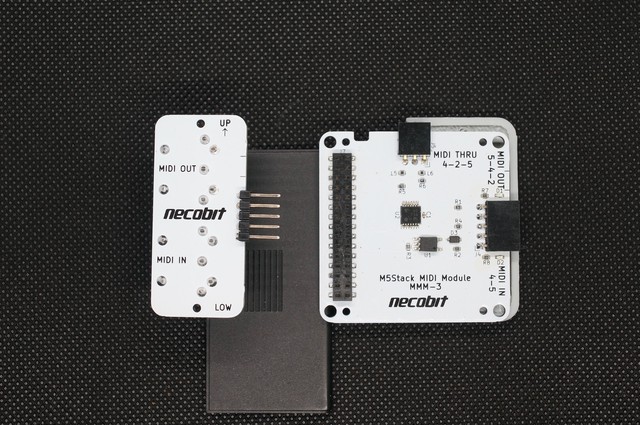

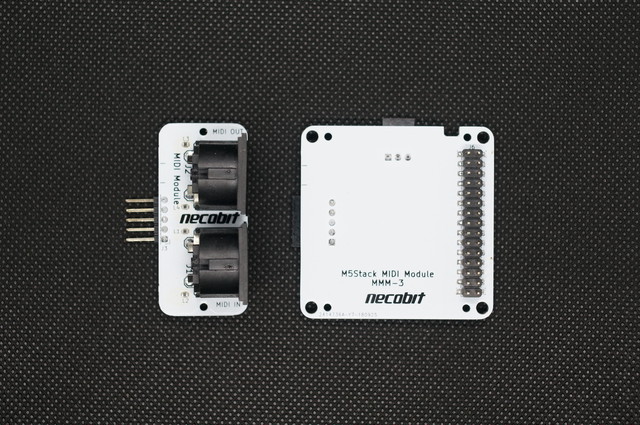

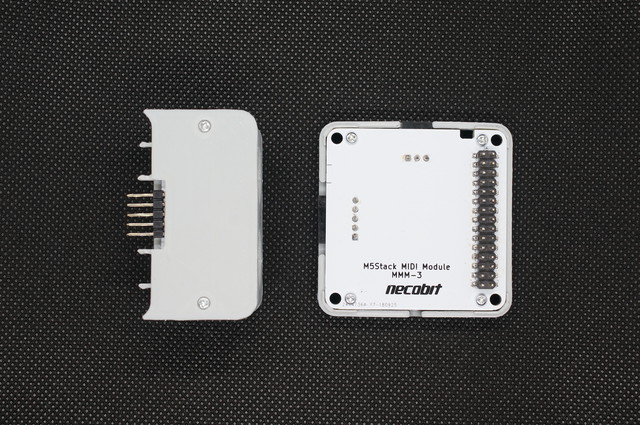

M5 Stack MIDIモジュール基板
MIDI DIN5ピン端子ブレイクアウト基板

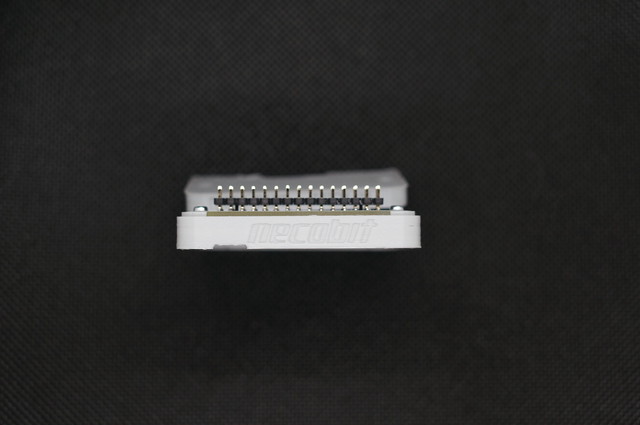

MIDIモジュール基板用フレーム（PLA製）

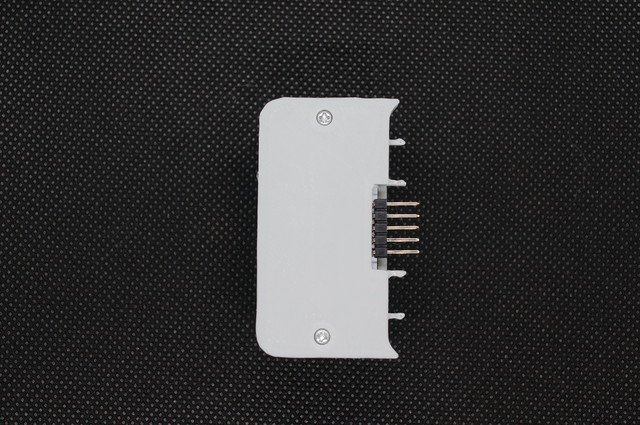

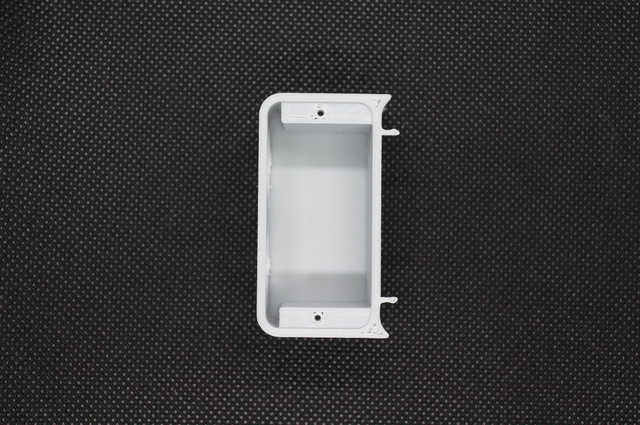

ブレイクアウト基板用ケース（上下分割）（PLA製）
M2 4mm タッピングビス 4本
M2 8mm タッピングビス 2本

※M5Stack本体は付属しません
※M5Stack Fireで使用した場合、Wi-FiやPSRAMを利用すると正常動作しない場合があります。
Fireのボトムモジュールをつけた状態で、
①MIDI ＆ Wi-Fi:OFF ＆ PSRAM:ON → 正常動作
②MIDI ＆ Wi-Fi:ON ＆ PSRAM:ON → WIFI.Setupでエラー
③MIDI ＆ Wi-Fi:ON ＆ PSRAM:OFF → MIDI IN が常時点灯
となります。
③に関しては、Fireのボトムモジュールを外すと正常動作します。
恐れ入りますが、Fireでは上記の正常動作する設定の範囲内でご利用ください。

外装部品はコンシューマ向け3Dプリンターでプリントしたもので、
一般的な樹脂製品に比べ耐久性に劣ります。
特に細いフック部分については無理をさせないようにご注意ください。
上記の理由により、外装部品は到着時の破損をのぞき、
ご利用時の破損については保証できません。
耐久性の高い外装が必要な場合は高品質3Dプリント代行サービスなどをご利用くださいませ。

組み立ては基板を置いてネジをとめるだけなので特に難しいところはありませんが、
タッピングビスでとめるので締めすぎによる穴の破損にご注意ください。
脱着をくりかえしてもゆるゆるになる可能性があります。

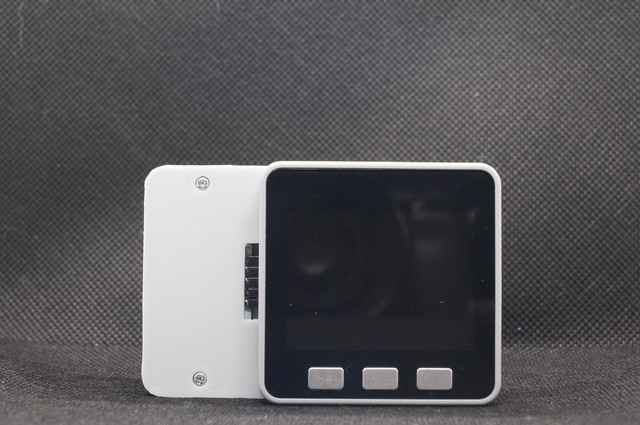

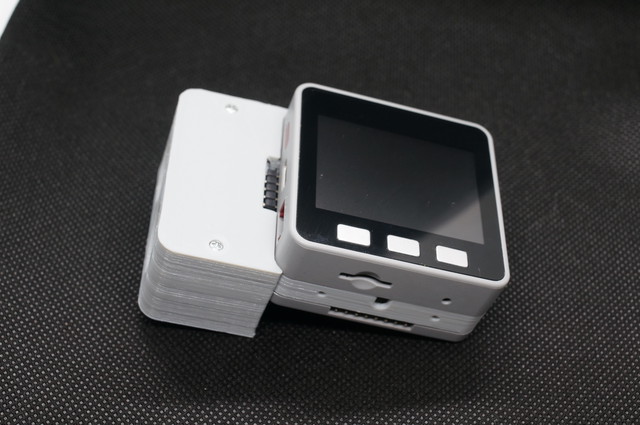

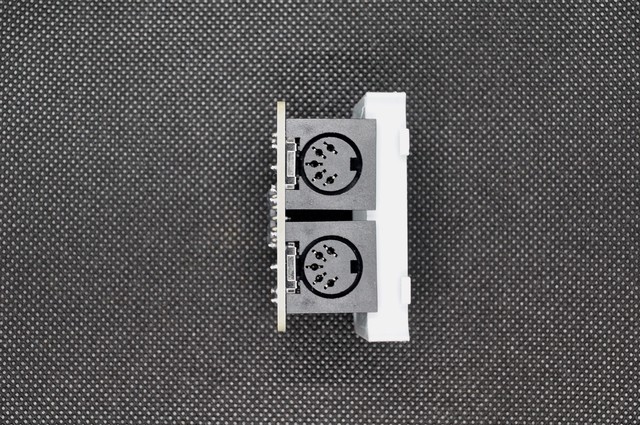

このモジュールを装着するとMIDI IN/OUTはDIN5ピン、いわゆるMIDIコネクタを装着することができるようになります。

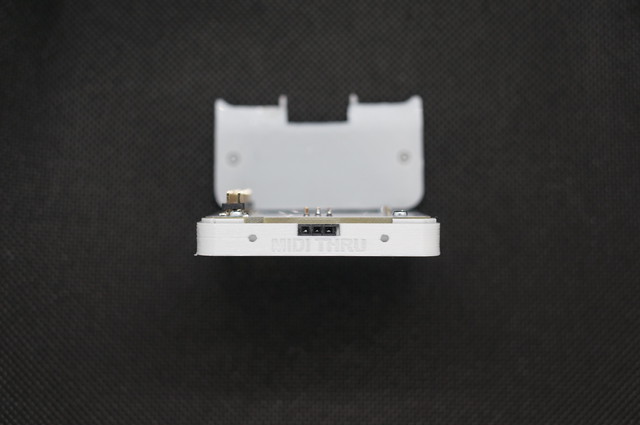

MIDI THRUはコネクタなしで配線用のピンのみ出ています。

MIDI THRUを利用する場合は基板上に表示されている
4-2-5の番号にMIDI端子のピン番号を一致させてコネクタを接続してください。

ポートはM5StackのRXD2(G16)とTXD2(G17)を使用します。

Arduino IDE用の簡単なデモスケッチを
https://github.com/necobit/M5Stack-MIDI-Module
Githubに用意してありますのでダウンロードして
サンプルとしてご利用ください。

サンプルの利用にはArduino用MIDIライブラリが必要です。
https://playground.arduino.cc/Main/MIDILibrary
Arduino IDEのMIDIライブラリでは
MIDI_CREATE_DEFAULT_INSTANCE();ではなく
MIDI_CREATE_INSTANCE(HardwareSerial, Serial2, MIDI);
とインスタンスを生成するだけで、後は普通にMIDIライブラリを使用できます。

M5Stack用MIDIモジュール 製品紹介動画
→ https://youtu.be/zsKALlsIzIw
＠YouTube

MIDIモジュールの使用例として…
M5Stackをファミコン風8ビット音源にする方法
8-bit Sound Module like NES for M5Stack
→ https://youtu.be/sBLYlV9LVtA
@YouTube


その他詳細は解説ページをご覧下さい。
https://necobit.com/denshi/m5stack-midi-module/
