マグネトーン(Magnetone)

¥ 1,280

※こちらの価格には消費税が含まれています。

※送料は別途発生いたします。詳細はこちら

送料について

この商品の配送方法は下記のとおりです。
  • 送料無料

    クリックポストでの配送となります。
    大量購入の場合ヤマト宅急便になります。

    全国一律 0円

マグネトーンとは...
磁石を離すと音が鳴る、磁石を近づけると超省電力待機する。

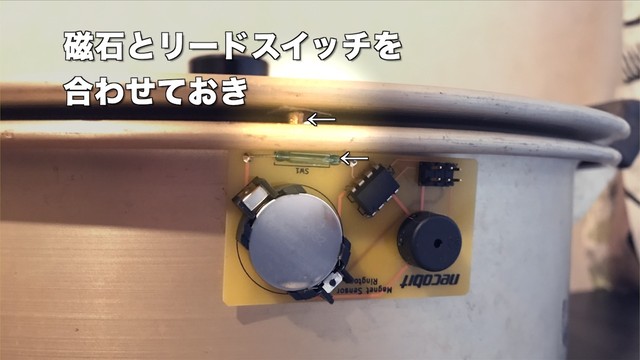

ドアや箱、引き出し、冷蔵庫などに使うことを想定した
フリスクケースにピッタリサイズの電子工作キットです。

マグネトーンの紹介動画はコチラ
https://youtu.be/LPmRfYizq4M

ATTiny85というマイコンがArduinoでプログラムされているので、
Arduino UNO等がひとつとジャンパーケーブルが数本あれば
後から自由にメロディの書き換えが可能です。

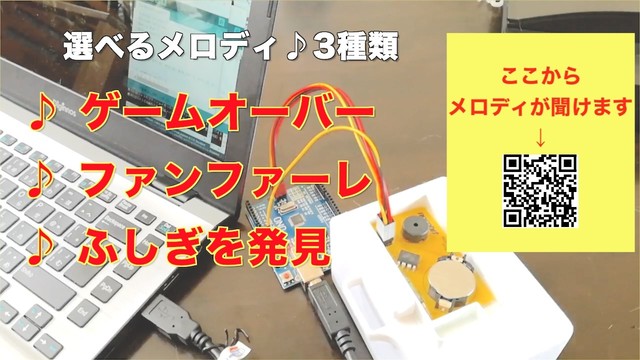

最初から入っているメロディは
ゲームオーバー
ファンファーレ
ふしぎを発見
の3種類あります。
ご希望のメロディがありましたら、注文時に選択してください。

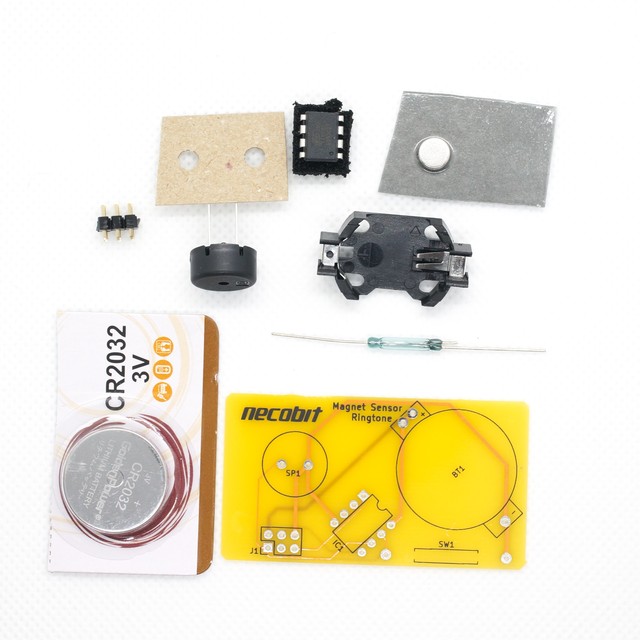

<この商品には以下の内容物が含まれます>

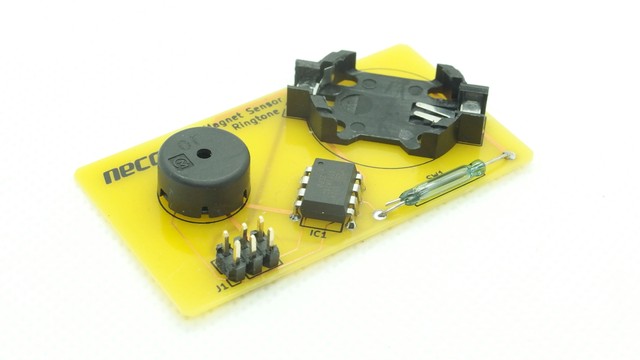

・マグネトーン(Magnet Sensor Ringtone)基板 1枚
・リードスイッチ(ノーマルクローズ) 1個
・マイコンATTiny85-20PU 1個
・CR2032リチウム電池 1個
・2*3ロープロファイルピンヘッダ 1個
・CR2032電池ケース 1個
・圧電スピーカー 1個
・ネオジム磁石 1個

※ご注意1※
この商品は、ご自身でのはんだ付けが必要です。
1枚目の商品写真画像のように
全ての部品をはんだ付けしてください。

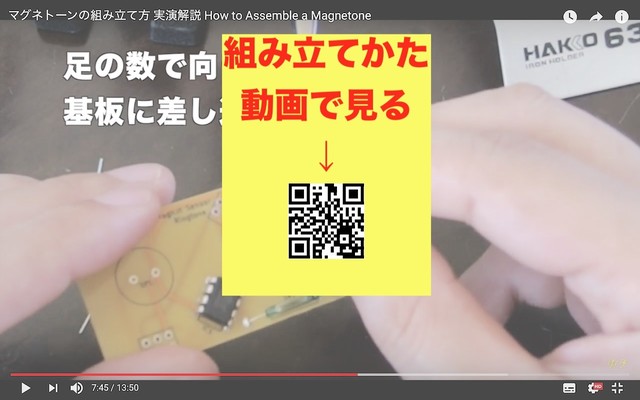

組み立て方の解説動画はコチラ
https://youtu.be/RUPHM9xhxyU
電子工作初心者の方もぜひチャレンジしてみてください!


基板裏側に部品の脚が飛び出しすぎると
フリスクケースにおさまらなくなりますので、
なるべく足を折り曲げたり切ったりして
あまり飛び出さないようにはんだ付けしてください。


※ご注意2※
方向に注意する必要があるのは
IC1マイコンとJ1のロープロファイルピンヘッダです。
IC1のマイコンはポッチがある方を基板上のシルクに
凹みがある方向に合わせてください。

J1のピンヘッダは短い方の足を基板に刺して、
長い方が上にくるようにしてください。
逆につけると書き換えができません。


リードスイッチはリードの両端にN極とS極をぞれぞれ当てると
反応しやすいので、テスターを持っている方は
導通チェックモードにして試してみてください。
ノーマルクローズなので磁石を近づけると
非導通、離れると導通します。

プチプチにくるまれたリードスイッチは
接点の周りがガラスカバーに覆われており
壊れやすいので慎重にお取り扱いください。
組み立てでリードを曲げる際も手でやらずに
ラジオペンチやピンセットを使ってガラスに
負担がかからないようにしてください。


全て組み立てて電池を入れると音が鳴ります。

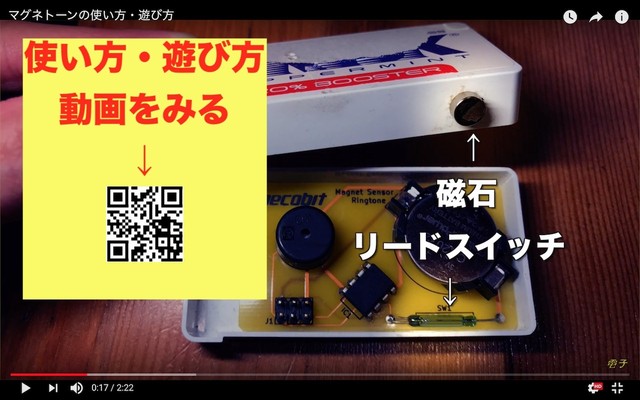

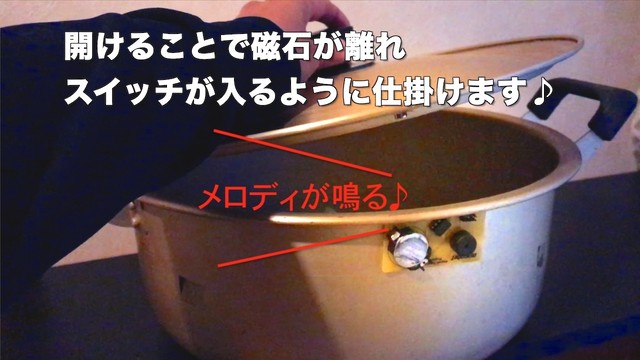

磁石を近づけると省電力待機、離すとメロディが鳴ります。

衝撃が加わると音が鳴ることがありますが、
振動が加わることでリードスイッチが
ガラス管内部で接触することが原因です。


※ご注意3※
磁石が離れている状態で放置すると短い時間で
電力を消費してしまいます。
普段は磁石を近づけて待機状態を
維持するようにしてください。

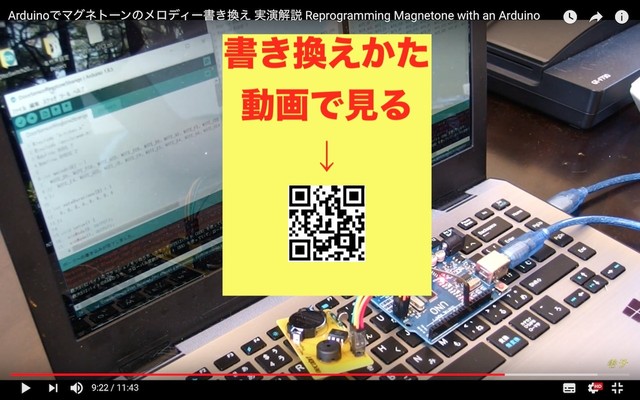

メロディの書き換え方の解説動画はコチラ
https://youtu.be/gZteVmCH4cg

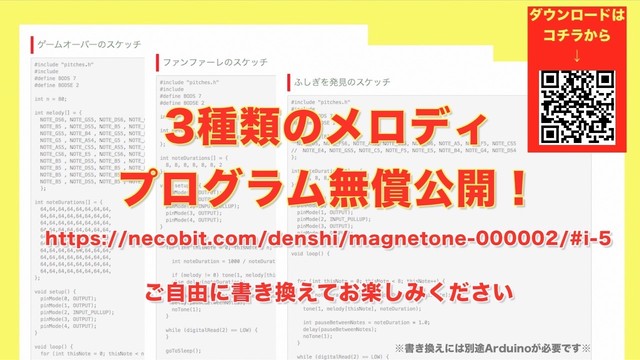

回路図、メロディーデータのスケッチ(プログラム)など
さらに詳しい説明は
コチラの解説サイトをご覧ください。
https://necobit.com/denshi/magnetone-000002/
