• DT-8 Rev.3 Digital to Transistor 8port
1 / 1

DT-8 Rev.3 Digital to Transistor 8port

¥ 4,980

※こちらの価格には消費税が含まれています。

※送料は別途発生いたします。詳細はこちら

送料について

この商品の配送方法は下記のとおりです。
  • クリックポスト

    全国一律 210円

※3,000円以上のご注文で送料が無料になります。

8ch分のINPUTに入力された微弱なスイッチ信号を
大きな電力を扱えるように変換するモジュールです。

Please contact us if you would like to purchase this product by shipping outside of Japan.
Click here for inquiries - > https://thebase.in/inquiry/necobit-base-shop

各ポート最小6Vから最大24V1A、合計で8Aまで対応しています。
※連続通電する場合発熱に注意してください。

変換元と変換先では電気的に絶縁され、相互のトラブルが
干渉しないようになっています。

各ポートにフリーホイールダイオードがある為ソレノイドやモーター等の
逆起電力が発生するものにも対応しています。


この商品は、音楽を作るときに使うMIDIという規格を利用して
色々な機械(スイッチのON/OFF、ロボットの動き、自動制御の舞台装置や照明など)を
コントロールできるMIDIメカニカルシステム(MIDI Mechanical System)の
一部ですが、単純に8chの電力増幅用モジュールとしても利用できます。

さらに大きな電力が必要な場合は、
市販のリレーモジュールなどを利用してください。

<製品内容物>

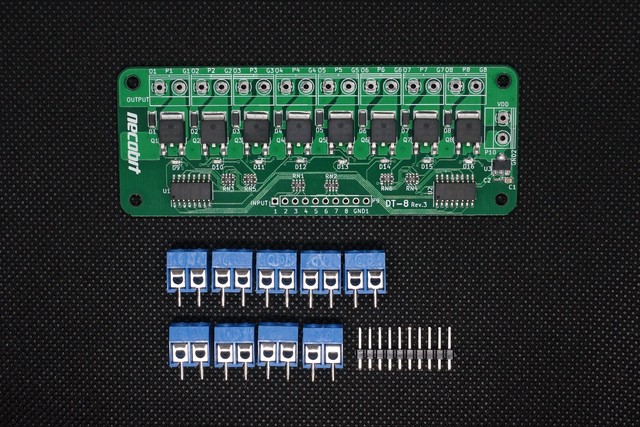

・DT-8 Rev.3 基板 1枚
・ピンヘッダ10ピン 1個
・ターミナルブロック 9個

ターミナルブロックはロットによって
外見などが変わる場合があります。


<※ご注意※>
この商品は、ご自身でのはんだ付けが必要です。

同梱のコネクタはピンヘッダですが、
ケーブルにオスのコネクタを使用したい場合は
2.54mmピッチのピンソケットでもご利用いただけます。

ターミナルブロックは大きな電力を流せるようにするため
ハンダ付けにじゅうぶんな熱が必要になっています。

ハンダゴテを当てしっかりとランドを熱し、
ハンダが基板側に流れるのを確認した上で
ハンダ付けをしてください。


<接続時の注意点>
DT-8 Rev.3ご使用時の接続注意点など
詳しい説明はコチラをお読みください
http://necobit.com/denshi/mms-dt8-rev3/


<Rev.2からの変更点>
部品選定と設計をやり直し、利用できる電流量に余裕ができました。


-----
MIDIメカニカルシステムについては、こちらのYouTube動画でも紹介しています。
合わせてご覧ください
https://youtu.be/Vs5FxxstR_o

MIDIメカニカルシステムについての詳しい説明は、コチラをお読みください
https://necobit.com/denshi/midi-mechanical-system/


<ご注意>
DT-8 Rev.3 現在の販売ロットは
基板の色が「赤」となります。
