かんたんMIDIスイッチ基板 MT-416 MIDI to Transistor – 4port (16portまで拡張可能)

¥ 5,000

※こちらの価格には消費税が含まれています。

※送料は別途発生いたします。詳細はこちら

送料について

この商品の配送方法は下記のとおりです。
  • クリックポスト

    全国一律 210円

※3,000円以上のご注文で送料が無料になります。

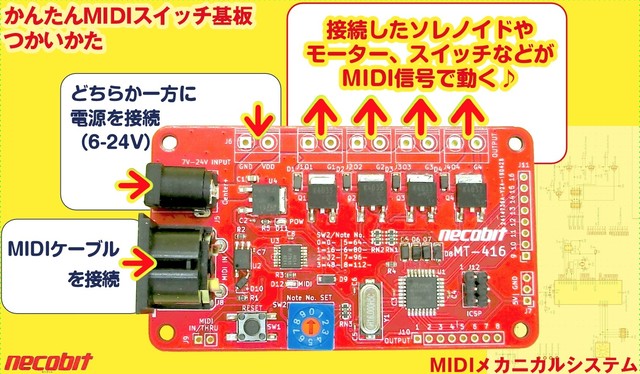

電子工作やったことない人でも、MIDIで機械を簡単に動かせます!

MIDI信号でいろいろな機械を動かせる「MIDIメカニカルシステム」の
基本がコレ1枚に凝縮された、お得で簡単なMIDI制御基板です。

Please contact us if you would like to purchase this product by shipping outside of Japan.
Click here for inquiries - > https://thebase.in/inquiry/necobit-base-shop

<製品説明動画>
「かんたんMIDIスイッチ基板を簡単解説!」
動画を見る→ https://youtu.be/d0nQ469ytlA


<製品内容物>

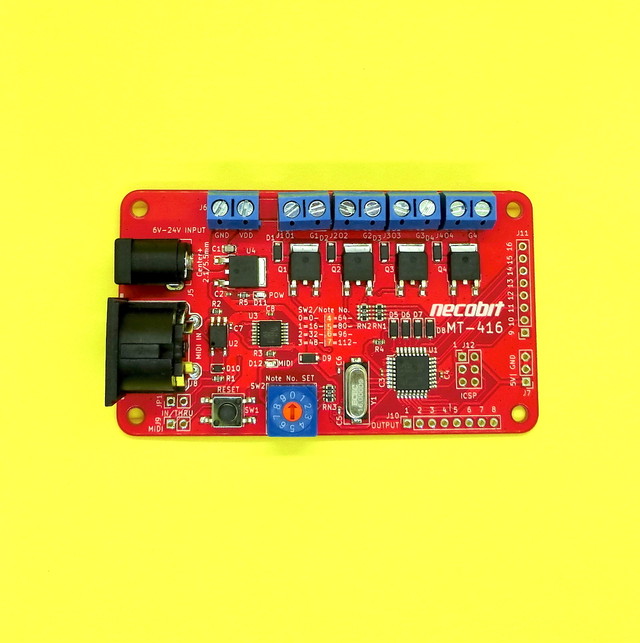

・MT−416基板 1枚(組み立て済み)

基本機能の4つの電力増幅ポート以外はコネクタを実装していません。

拡張したい場合は
ピンヘッダ やソケットをご用意の上、ご自身で追加のはんだ付けをしてください。


<接続>
DAWやMIDIシーケンサーからのMIDIケーブル
アクチュエーター用電源は6V-24Vの範囲で、
電源容量に十分余裕を持ったものを
ACアダプターかターミナルブロックどちらかに入力してください。

各ポート1Aまで、合計4Aまで対応しています。


<MIDIメカニカルシステムのモジュールで組んだ場合との違い>
MIDI chは1に固定
コントローラーは使えません。

※ただしALL NOTE OFFのみ対応
出力のインジケーターはありません。


<拡張>
標準の状態で
ソレノイドなどの大きな電力(24V1Aまで)の必要なものを
4つまで制御できますが、

それより多くのものを動かしたい場合は
下と右に出ているOUTPUT1-16とGNDを
DT-8,DT-2等のモジュールに繋ぐと
最大で16個までのアクチュエーターのスイッチができます。

その際、上部に4つあるコネクタと
下部OUTPUT1-4は共通なので、
オンにするとどちらも電気が流れることに注意してください。


<設定>
Note No. SETのスイッチを回転させることで、反応するノートナンバー(鍵盤)を変更することができます。
0 = 0-15(C-2 , D#-1)
1 = 16-31 (E-1 , G0)
2 = 32-47 (G#0 , B1)
3 = 48-63 (C2 , D#3)
4 = 64-79 (E3 , G4)
5 = 80-95(G#4 , B5)
6 = 96-111(C6 , D#7)
7 = 112-127(E7 , G8)
8,9 = 7と同じ


<使い方>
MIDI CH1の設定した値のノートデータを受信すると
番号の若い順に1-16の出力に分けて0or5Vの信号が出力されます。

1-4の出力はそのまま上部の4つあるコネクタに電源に接続した電圧が流れます。
使用可能電圧、電流範囲(6-24V,最大1Aまで)にご注意ください。

CC120(オールサウンドオフ)を受信すると
全ての出力をオフにします。
データの再生を停止したり鍵盤を離す(ノートオフ)と信号もオフになります。

MD-16を利用したMIDIメカニカルシステムの場合はコントロールデータを利用する設定にすることでスイッチを入れっぱなしにするコントロールもできます。


-----
かんたんMIDIスイッチ基板については、コチラもお読みください
https://necobit.com/denshi/mt-416/


<ご注意>
SOLEKIT(ソレキット)などUSB端子のものを
かんたんMIDIスイッチ基板に接続する場合は
お客様自身で、
変換端子の工作作業を行なっていただく必要があります。
詳しくはコチラをお読みください

鍵盤ハーモニカとSOLEKIT(ソレキット)を同時にMIDI制御する
https://necobit.com/denshi/melodica-solekit-midi/

ご質問・ご不明点はお問い合わせフォームからどうぞ!
https://thebase.in/inquiry/necobit-base-shop
