＜この商品はRev.2です＞
MIDI信号を、16ポートデジタルの
0or5Vのスイッチ信号に変換するモジュールです。

これを利用することにより
様々な機器のスイッチのMIDIコントロールが可能になります。

Please contact us if you would like to purchase this product by shipping outside of Japan.
Click here for inquiries - > https://thebase.in/inquiry/necobit-base-shop

スイッチに利用するデータ（ノートナンバーorコントロールチェンジ）、
受信MIDI ch、
利用するノートナンバーorコントロールチェンジの範囲を
DIPスイッチで設定できるので、
複数のモジュールで別の設定をすることにより
多数のポートの制御が可能です。

＜Rev.1との違い＞
・部品の一部を変更
・MIDI THRUピンの追加
・受信ノート/コントロールナンバーのトランスポーズ機能追加
（新機能についてはコチラをお読みください→ https://necobit.com/denshi/md16-rev2/#i-6 ）


＜製品内容物＞
※この商品は組み立てが必要です※

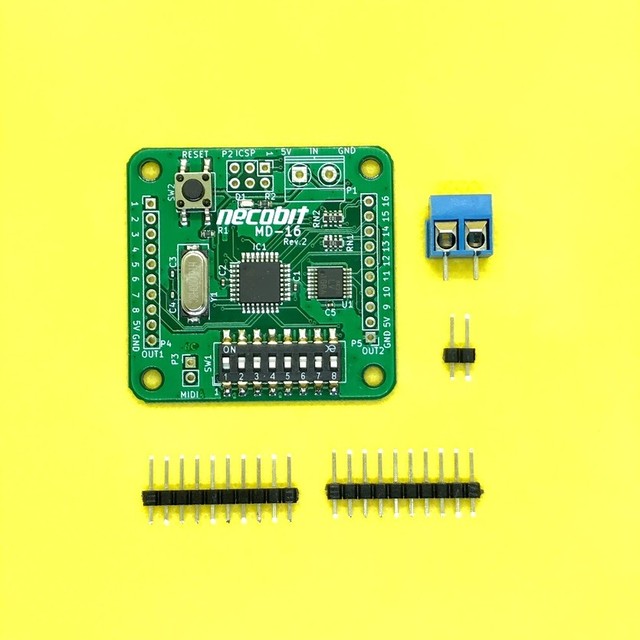

・MD-16 Rev.2モジュール　1枚
・ピンヘッダ2ピン 1個
・ピンヘッダ10ピン 2個
・電源接続用ターミナルブロック　1個
（ターミナルブロックはロットによって外見などが変わる場合があります）


＜ご注意＞
ご自身でのはんだ付けによる組み立てが必要です。

同梱のコネクタはピンヘッダですが、
ケーブルにオスのコネクタを使用したい場合は
2.54mmピッチのピンソケットでもご利用いただけます。


＜別途必要なもの＞
5V,0.5A以上の外部電源を別途ご用意ください。


＜…お詫び…＞
基板上のシルクプリントに間違いがあったため、
初期ロットの商品につきましては、修正部分を上から塗装してあります。


＜この商品を使用してこんなことができます＞
工夫次第でDIY作品から大規模施設向け設備にも！
モーターをコントロールしてものを動かす
油圧やエアのバルブをコントロールして大がかりな設備を動かす
ソレノイドをコントロールして楽器を作る
DAWを利用して音声や映像と同期したからくりの制御をする
MTCやSMPTEの同期を利用して外部機器と同期した機器制御をする

MD-16自体の出力できる電流は
1ポート20mAまで、合計200mAまでですので、
上記のようなコントロールをする場合は

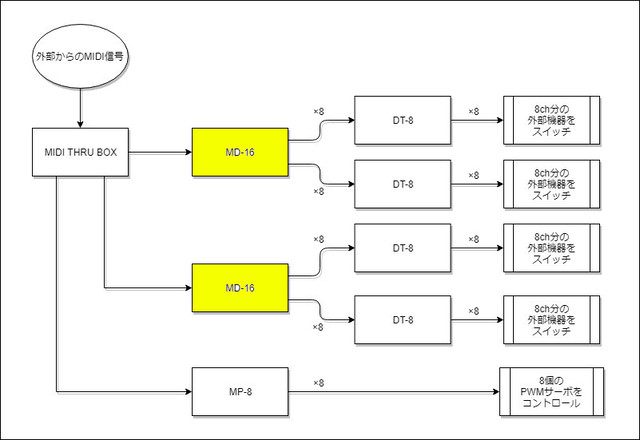

当ショップで販売しているDT-8や、市販のリレーモジュールのような
大きな電流を扱うためのモジュールが別途必要になります。


使用の一例として、
Maker Faire Tokyo 2018へのnecobit出展作品
MIDI自動演奏グロッケン（YouTube動画）
→ https://youtu.be/aq3PhvCsCM4


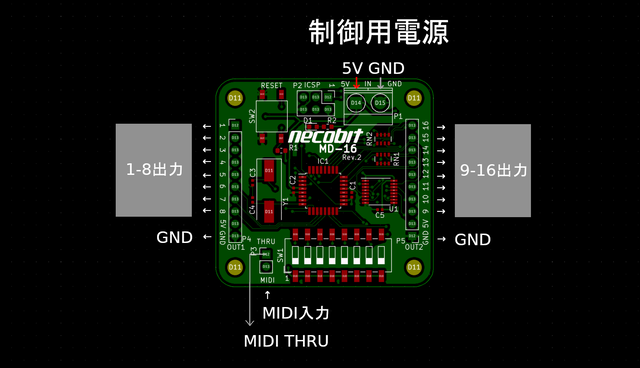

＜接続注意点・DIPスイッチ設定方法＞

MD-16ご使用時の接続注意点、
DIPスイッチの設定方法など詳しい説明は、
コチラをお読みください → https://necobit.com/denshi/md16-rev2/


-----
MIDIメカニカルシステムについては、こちらのYouTube動画でも紹介しています。
合わせてご覧ください
→ https://youtu.be/Vs5FxxstR_o

MIDIメカニカルシステムについての詳しい説明は、コチラをお読みください
→ https://necobit.com/denshi/midi-mechanical-system/
