MIDI Unit for GROVE

¥1,980 税込

SOLD OUT

別途送料がかかります。送料を確認する

¥5,000以上のご注文で国内送料が無料になります。

※2024年6月14日より https://necobit.booth.pm へ移転しました。

＜商品概要＞
3.3V系シリアルポートのGROVEポートからMIDI送受信をするためのUnitです。
GROVEポートにシリアルを割り当てられるデバイスで利用することができます。
M5StickC,CPlus,M5Atom Matrix,Liteで動作確認済み。

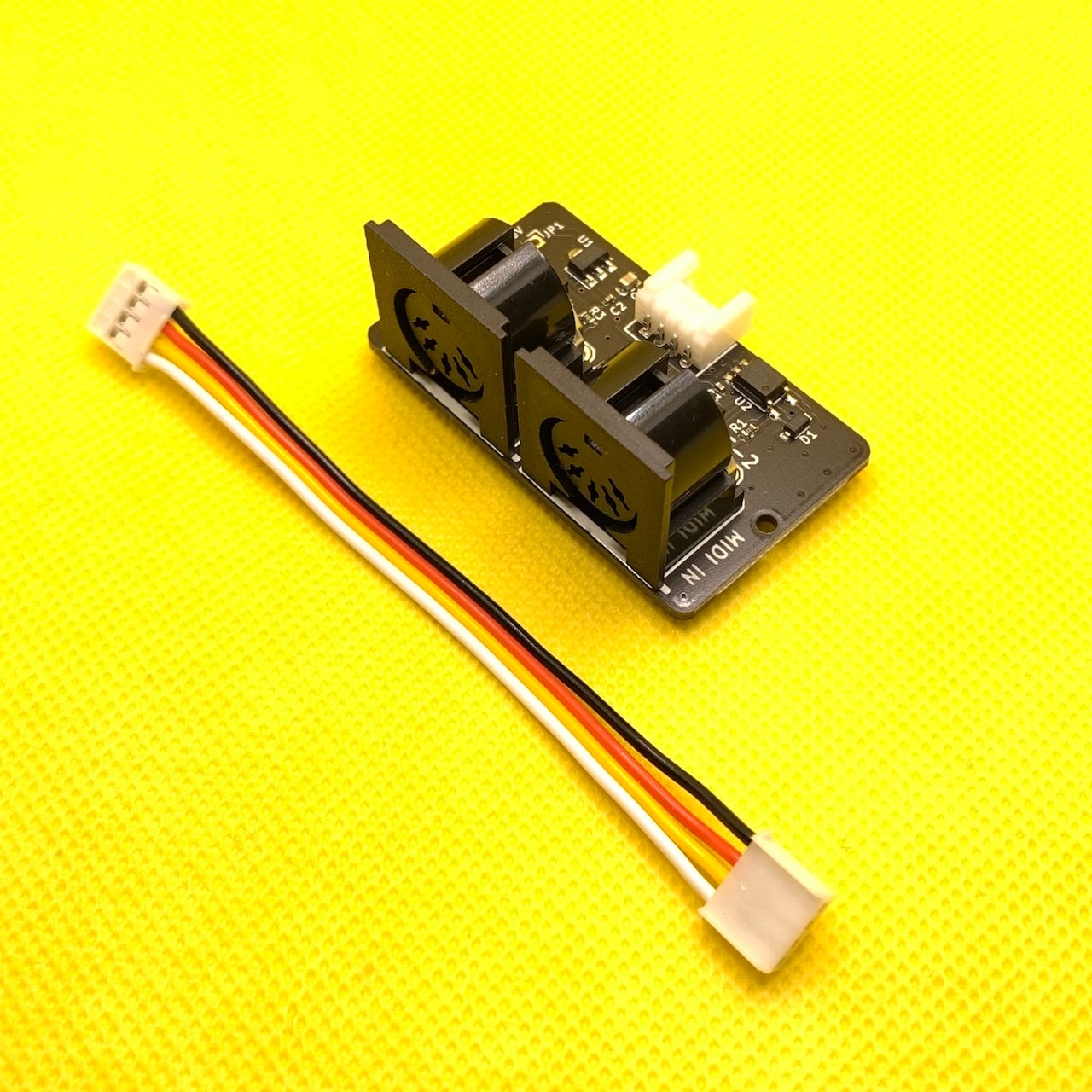

＜商品内容物＞
MIDI Unit for GROVE 1つ
GROVE互換ケーブル（10cm） 1本

＜ご注意点＞

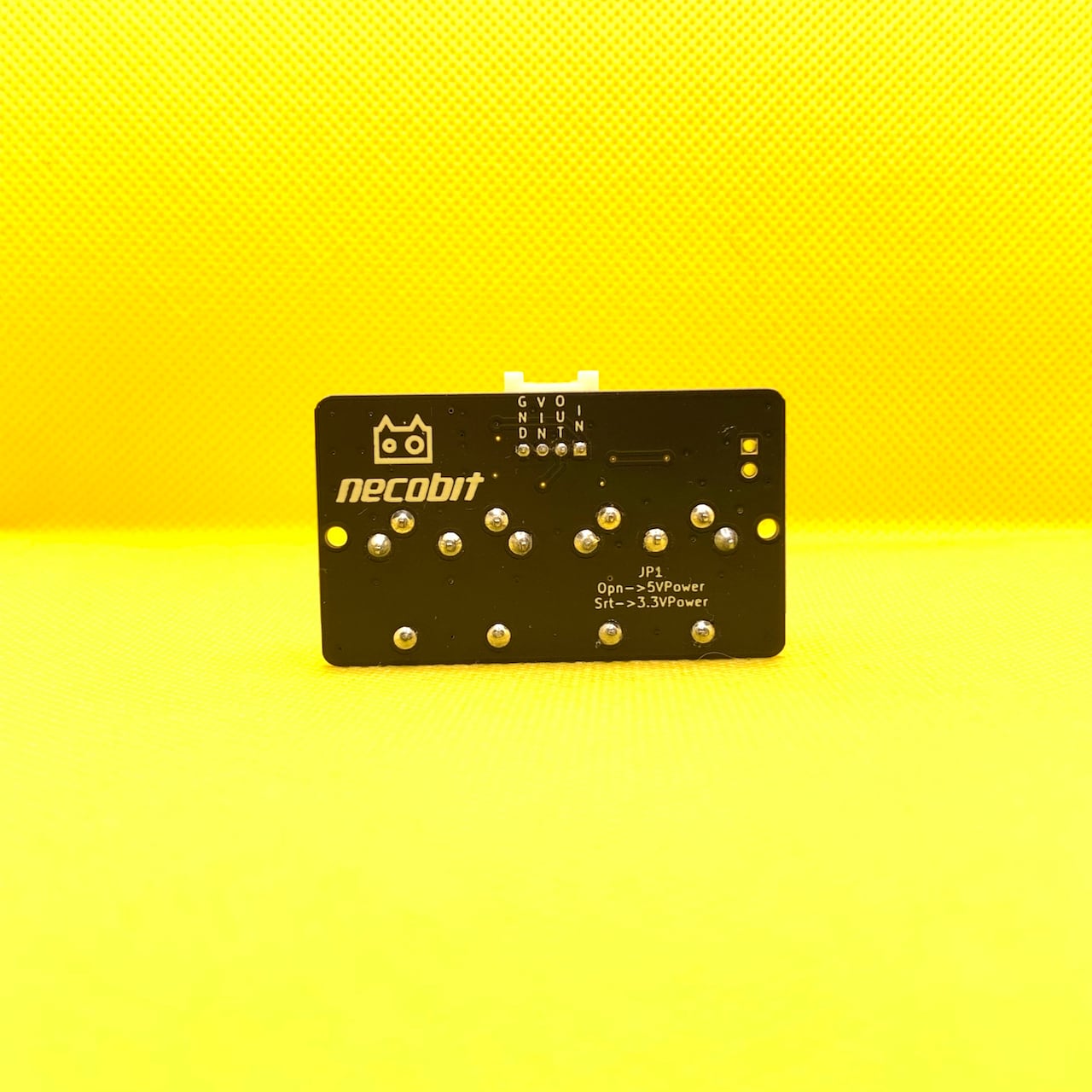

信号線は3.3V系のみですが、電源ラインは5V、3.3V両対応です。
オープン（そのまま）の場合は電源は5V（M5シリーズなど）で、
ショートさせると3.3V電源系となります。

＜サンプルコード for M5ATOM Lite＞

コチラ→ https://github.com/necobit/GROVE-MIDI-UNIT

MIDI-TX-RX-Test
MIDI INコネクタとMIDI OUTコネクタを接続するとループバックしてM5ATOM LiteのLEDを点滅させます

MIDI-SerialLED
MIDI INで受けたMIDI信号によりM5ATOM Liteに接続されたシリアルLED（動作確認はWS2812B）を制御します
詳細は上記リンクgithubをごらんください

＜回路図・ケースなどその他詳細情報＞
コチラをお読みください→ https://necobit.com/denshi/grove-midi-unit/

※2021年11月より、商品名を「GROVE MIDI Unit」から「MIDI Unit for GROVE」へ、基板カラーを緑から黒へ変更しました。
