MP-8 Rev.2 MIDI to PWM 8port 【MIDIメカニカルシステム】

SOLD OUT

※2024年6月14日より https://necobit.booth.pm へ移転しました。

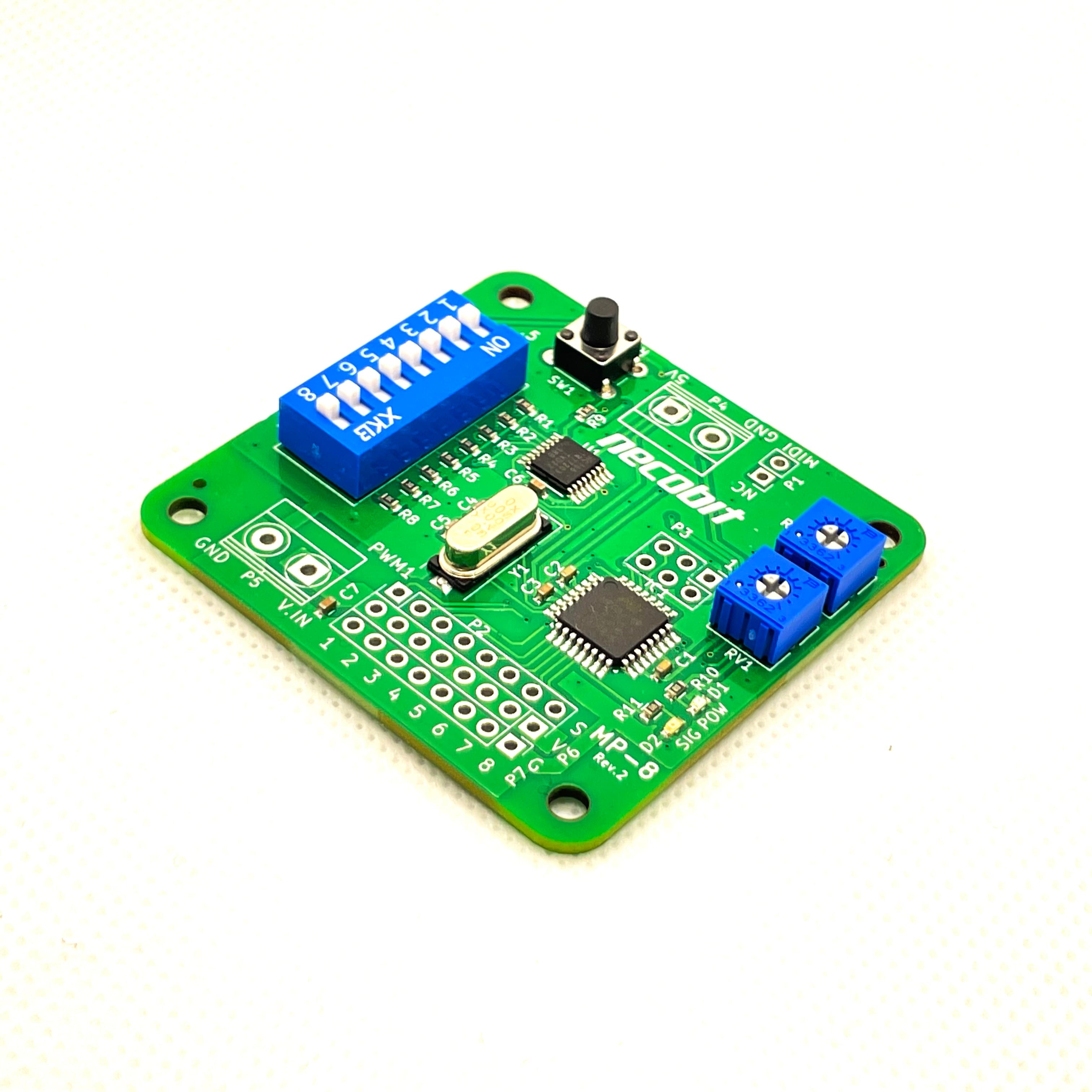

MP-8 Rev.2 MIDI to PWM 8port とは…8ch分のMIDI to PWM、MIDIデータをラジコンサーボなどで使われるPWM信号に変換するモジュールです。

基板上の半固定抵抗で全体のPWM最小値と最大値を調整、（起動時固定）
MIDIによる命令で8つのサーボのスピード、動作範囲をバラバラに設定できます。
（動作時変更可能）

受信MIDI ch、利用するコントロールナンバーの範囲をDIPスイッチで設定できるので、
複数のモジュールで別の設定をすることにより多数のポートの制御が可能です。

Rev.2の変更点
サーボ用電源のGNDと制御用電源のGNDを基板上で接続しました。
これにより旧商品と比べて外部配線が一本減らせます。
基板の角を丸くしました。穴位置などは共通です。

＜この商品には以下の内容物が含まれます＞
・MP-8 Rev.2モジュール　1枚
・ピンヘッダ2ピン 1個
・ピンヘッダ8ピン 3個
・電源接続用ターミナルブロック　2個

ターミナルブロックはロットによって
外見などが変わる場合があります。

※ご注意1※
この商品は、ご自身でのはんだ付けが必要です。
同梱のコネクタはピンヘッダですが、
ケーブルにオスのコネクタを使用したい場合は
2.54mmピッチのピンソケットでもご利用いただけます。

※ご注意2※

別途5V,0.3A以上の制御用外部電源と、
使用するサーボに応じた電源が必要です。
サーボは電源の影響を受けやすいので、
制御用の電源は、なるべく安定している電源を推奨します。



MP-8ご使用時の注意点や
DIPスイッチの設定方法、半固定抵抗の設定方法、サーボ制御の使い方など
詳しい説明はコチラをお読みください
→ https://necobit.com/denshi/mp8-rev2/

-----
MIDIメカニカルシステムとは…
音楽を作るときに使うMIDIという規格を利用して、色々な機械（スイッチのON/OFF、ロボットの動き、自動制御の舞台装置や照明など）を一元管理でコントロールできる組み込み用モジュールです。
さらに詳しい説明は、コチラをお読みください
→ https://necobit.com/denshi/midi-mechanical-system/
